温控系统架构全景：从现场仪表到云端与 MES

设备一多，问题就从“怎么控”变成“怎么管”。 架构图的价值就在于把“管”这件事说清楚。

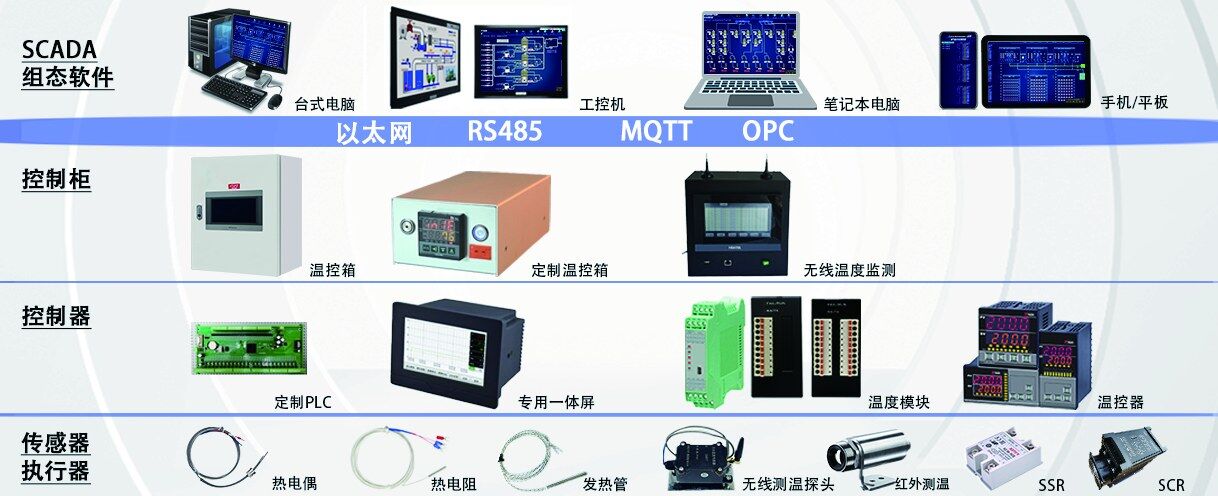

▲ 温控系统架构：控制层与上位机层通过以太网、RS485、MQTT、OPC 连接，并与云端服务器及多种终端协同

---

一、从图上看清分层

┌─────────────────────────────────────────────┐
│  终端层    PC 电脑 · 手机 · 平板              │
├─────────────────────────────────────────────┤
│  云端服务器（数据汇聚与远程访问）              │
├─────────────────────────────────────────────┤
│  网络层    以太网 · RS485 · MQTT · OPC        │
├─────────────────────────────────────────────┤
│  上位机层  组态软件 · 台式机 · 工控机          │
├─────────────────────────────────────────────┤
│  控制层    温控器 · 触摸屏 · 控制器            │
├─────────────────────────────────────────────┤
│  现场层    传感器 · 执行器 · PLC/DCS/仪表/网关 │
└─────────────────────────────────────────────┘

---

二、逐层说明

2.1 控制层

组成	作用
温控器	单点或少量通道的独立控制
触摸屏	现场查看与操作
控制器	多通道控温模块、专用控制器

职责：直接对接现场传感器与执行器，负责把温度控住。

2.2 上位机层

组成	作用
组态软件	监控界面、报警、曲线、报表
台式机 / 工控机	软件运行平台

职责：多台设备的统一监控、数据记录与追溯、异常报警。

组态软件的价值在于用类似“搭积木”的方式构建监控功能， 不需要为每个项目从零写代码，开发效率高、后期修改也方便。

2.3 网络层

方式	适用
以太网	距离近、数据量大
RS485	设备集中、成本敏感
MQTT	与云平台/MES 通讯，适合数据上报
OPC	与工控系统对接

职责：把设备数据传上去，把指令传下来。关键是标准化——有了统一协议，不同厂家的设备才能进同一套体系。

2.4 终端层与云端

组成	作用
PC 电脑	控制室集中监控
手机 / 平板	随时随地查看
云端服务器	数据汇聚、长期归档、远程访问

---

三、图中还能看到哪些“邻居系统”

架构图里除了温控设备，还有几类系统与设备：

系统/设备	与温控系统的关系
PLC	常作为现场控制核心，与温控模块配合
DCS	大型流程工业的集散控制系统
机器人	产线设备，需读取工艺数据或接收联锁
仪器仪表	流量、压力等其它过程参数
网关	协议转换，把不同设备接入统一网络

这说明温控系统很少孤立存在。 它通常要与这些系统交换数据，因此接口标准化比单机性能更重要。

---

四、架构分层带来的两个实际好处

4.1 选型更清晰

每一层的选型都有明确输入：

现场层 → 先定传感器类型与执行器形式
控制层 → 按通道数、周期、输出方式选
网络层 → 按现场条件与上层需求选
管理层 → 按可视化、追溯、远程需求选

不会出现“先买了设备才发现接不上”。

4.2 故障定位更快

症状	可能所在层
温度控不准	现场层（安装）或控制层（参数）
读数固定偏差	现场层（接线/分度号）或控制层（输入设置）
读数跳动	现场层（干扰/接触）
数据看不到	网络层或管理层
数据差十倍	管理层（倍率处理）
曲线无法对齐	网络层或管理层（时间基准）

分层之后，排查不再“一把抓”。

---

五、设计时必须回答的三个问题

问题	为什么关键
断网时现场能否独立运行？	网络不应成为生产的单点依赖
数据在断网期间是否缓存？	影响追溯完整性
多设备时间基准是否统一？	影响曲线对齐与对比分析

这三条在架构图上都看不出来，但决定系统在真实环境中能不能长期可靠运行。

---

常见问题（FAQ）

Q1：为什么温控系统需要上位机而不只是温控器？ 温控器解决“这一路温度怎么控”，上位机解决“多台设备如何统一监控、数据如何记录与追溯、异常如何报警”。设备一多，就需要上位机做集中管理与数据分析。

Q2：MQTT 和 OPC 在这一层起什么作用？ 它们是设备与管理层之间的通讯协议。MQTT 常用于与云平台或 MES 系统通讯，适合数据上报；OPC 常用于与工控系统对接。有了标准协议，不同厂家的设备才能接入同一套监控体系。

Q3：云端服务器是必需的吗？ 不是必需的，但对多点、跨区域、需要长期归档与移动端访问的场景很有价值。单厂区单机组可以先做本地上位机，需要远程集中管理时再考虑上云。关键是要设计好断网时的本地运行能力。

Q4：架构分层对实际工作有什么帮助？ 主要两点：一是选型更清晰，每层有明确的输入条件；二是故障定位更快，能判断问题出在现场层、控制层、网络层还是管理层。比如温度控不准与数据看不到，排查方向完全不同。

---

关键要点

• 架构分四层 + 云：现场 → 控制 → 上位机 → 网络 → 终端/云
• 控制层把温度控住；上位机层负责统一监控与追溯
• 网络层的关键是协议标准化（MQTT / OPC 等）
• 温控系统常与 PLC、DCS、机器人、仪表、网关协同，不是孤岛
• 架构分层让选型有依据、故障定位有方向
• 三个必须回答的问题：断网行为、数据缓存、时间基准

---
