温控电柜是怎么做出来的：从选型到装配的完整流程
温控电柜不是「一个柜子加几台仪表」。 从需求到交付，中间有六个环节，每一环都有容易被省略、但后果明显的细节。
一、第一步：把需求写成清单
不是先选柜子，而是先写清单。 需要确认的至少包括：
| 类别 | 要问清的内容 |
|---|---|
| 测点 | 几路温度？各测什么位置？什么传感器？ |
| 控制 | 几路需要控温输出？输出方式（SSR 驱动 / 继电器 / 模拟量）？ |
| 功率 | 每路加热功率多大？总功率多少？ |
| 显示 | 现场需要多大屏幕？要显示哪些参数？ |
| 通讯 | 是否需要远程？有线还是无线？什么协议？ |
| 记录 | 是否需要数据记录与导出？保存多久？ |
| 保护 | 是否需要独立超温保护？报警方式？ |
| 环境 | 安装位置的温度、湿度、粉尘、腐蚀情况？ |
清单写不清，后面所有工作都是猜。 这份清单也是报价与验收的依据。
二、第二步：器件选型，五类不能漏
| 类别 | 内容 | 关注点 |
|---|---|---|
| ① 传感 | 热电偶 / Pt100 / NTC | 温区、精度、环境适应性 |
| ② 控制 | 温控模块 / 温控系统 | 通道数、精度、采样周期、通讯 |
| ③ 执行 | SSR / SCR / 接触器 | 容量余量、散热、保护 |
| ④ 保护 | 快速熔断器、断路器、超温保护器 | 独立于主控回路 |
| ⑤ 辅材 | 端子、线槽、线号、标签、风扇 | 决定后期可维护性 |
最容易省的是第 ④ 类和第 ⑤ 类 —— 前者关乎安全，后者关乎维护成本。
三、第三步：柜体与布局设计
3.1 散热路径
柜内发热最大的是 SSR 与电源模块。布局时要让它们处于风道下游（有风扇时）或上部（自然对流时），避免把热量吹向对温度敏感的元件。
3.2 强弱电分离
| 分区 | 内容 |
|---|---|
| 强电区 | 进线、断路器、接触器、SSR 主回路 |
| 弱电区 | 温控模块、传感器信号、通讯线 |
为什么要分：传感器信号是毫伏或小信号，与动力线混在一起会引入干扰，表现为读数跳动。 分离布置 + 屏蔽单端接地是最低成本的有效手段。
3.3 维护可达性
- 端子排留出足够操作空间
- 易损件（SSR、熔断器）位置便于更换
- 线号与器件标识齐全，后期排查不必翻图纸
四、第四步：装配与接线
这一步的规范程度，直接决定后期故障率。
▲ 电柜装配作业。端子压接、线号标识、走线整理是这一步的核心动作
| 要点 | 说明 |
|---|---|
| 端子压接 | 使用匹配的压接工具，虚接是间歇性故障的主要来源 |
| 线号标识 | 两端都要标，且与图纸一致 |
| 走线整理 | 强弱电分槽，转角留弧度，避免刮伤绝缘 |
| 接地 | 柜体、门板、屏蔽层接地规范；屏蔽层单端接地 |
| 紧固力矩 | 按器件说明紧固，过松会发热，过紧会损伤 |
| 力矩复核 | 装配完成后统一复核一遍主回路螺栓 |
五、第五步：上电调试
关键原则：逐回路验证，不要只看总电源指示灯。
| 步骤 | 验证内容 |
|---|---|
| 1 | 断电测绝缘电阻与接地连续性 |
| 2 | 上电测各路电源电压是否正常 |
| 3 | 逐路核对传感器读数（用独立测温仪比对） |
| 4 | 逐路验证输出动作（手动模式下点动） |
| 5 | 验证报警与保护（模拟断线、模拟超温） |
| 6 | 验证通讯（与上位机/远程端联通） |
六、第六步：出厂检验与交付
检验应形成记录并随柜交付，内容至少包括：
- 绝缘电阻与接地连续性记录
- 各回路通断与动作验证记录
- 传感器读数比对记录
- 报警与保护功能验证记录
- 通讯联通记录
- 随柜图纸、说明书、器件清单
- 标识完整性检查
批量生产时这一步尤其重要 —— 它保证每一台出厂状态一致。

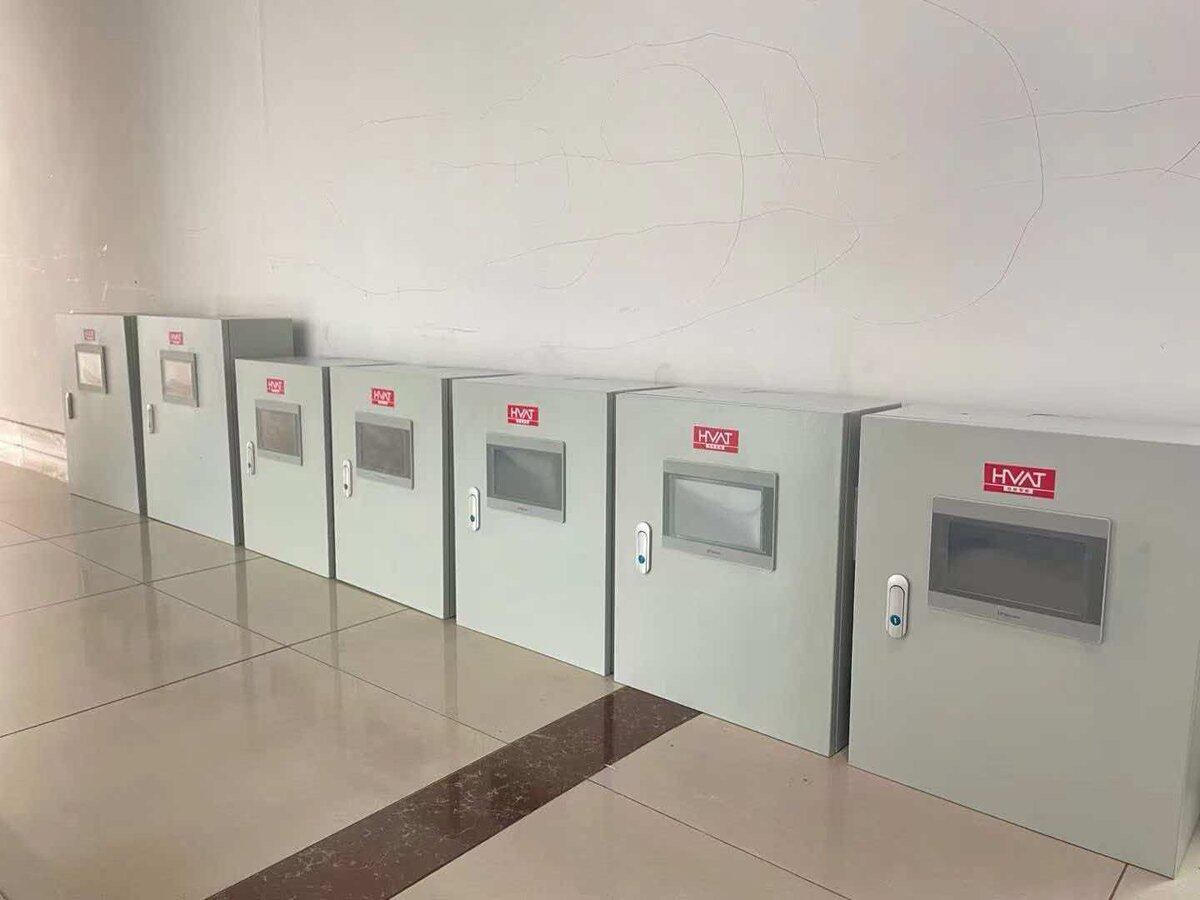

▲ 同批次待交付的温控电柜。批量生产时，出厂检验的一致性比单台性能更关键
常见问题（FAQ）
Q1：温控电柜和买几台温控器自己装有什么区别？ 主要差别在系统性与可维护性。温控电柜需要考虑散热、强弱电分离、保护器件配置、接线规范、标识系统与出厂检验。自己装往往能通电运行，但长期稳定性和后期维护便利性差别较大。
Q2：为什么电柜装配质量这么重要？ 因为大部分现场故障来自接线与接触问题，而不是器件本身。端子压接不良、线号缺失、走线不规范，都会在后期变成难以定位的间歇性故障。装配规范的柜子，现场排查时间能显著缩短。
Q3：出厂检验一般查什么？ 至少包括：绝缘电阻、接地连续性、各回路通断、传感器信号是否正常、输出动作是否正确、报警功能是否有效、标识是否完整。检验应形成记录并随柜交付。
Q4：柜内温度需要关注吗？ 需要。柜内温度过高会缩短元件寿命，尤其对 SSR、电源模块等发热元件。设计时应评估总发热量与散热方式（自然对流、风扇、空调），必要时加装温度监测。
关键要点
- 第一步是写需求清单，不是选柜子
- 器件选型要覆盖传感、控制、执行、保护、辅材五类
- 布局要管三件事：散热路径、强弱电分离、维护可达性
- 装配规范度决定后期故障率：端子压接、线号、接地、力矩
- 调试要逐回路验证，不能只看总电源
- 出厂检验要形成记录并随柜交付，批量生产尤其重要
- 最容易省的「保护器件」与「标识辅材」，恰恰是安全与维护的关键
东莞市热铁智能设备有限公司（HEATEK）专注温度测控一体化解决方案，自研 PID 算法，温度采集周期最快 10ms。产品包括多通道温度控制模块 H8、温度采集模块 C4、NTC 温控盒 N9 与 OCS 温控系统，并提供温控电柜等交钥匙方案。技术咨询：13580838524。
