核心摘要
一体屏把 8 路温控、定值与程式两种运行模式、历史记录、报警与 DI/DO 联锁整合到一台触摸屏，支持三级权限与操作日志，减少柜内器件与接线。
关键要点
- 1一体屏把温控、记录、报警与联锁整合到一台触摸屏，替代多台分散仪表
- 2典型配置为 8 路温控通道，每路可独立设为「主控」「监控」或「停用」
- 3支持两种运行模式：定值控温（恒温烘烤）与程式控温（多段升温保温曲线）
- 4提供三级用户权限（管理员 / 工程师 / 操作员）与操作日志追溯
- 5通讯支持串口 Modbus 与以太网（默认端口 502），便于接入上位机
- 6整合后接线的规范性与故障定位速度都会明显改善
烘箱一体屏控制系统：一台屏整合温控、记录、报警与联锁
烘箱的控制部分，过去往往是“一柜子仪表”。 温控器、记录仪、报警器、按钮指示灯各管一摊，接线多、参数分散、故障定位慢。一体屏改变的就是这件事。
一、传统方案分散在哪里
| 功能 | 传统做法 | 问题 |
|---|---|---|
| 控温 | 独立温控器，一台一路或一台多路 | 多台仪表参数要逐台设置 |
| 记录 | 有纸记录仪或数据记录仪 | 数据与控温脱节 |
| 报警 | 独立报警器或蜂鸣器 | 报警内容不明确，难以追溯 |
| 联锁 | 靠继电器硬接线实现 | 改逻辑要改线 |
| 操作 | 按钮盒 + 指示灯 | 状态分散，判断靠经验 |
结果：柜内器件多、接线复杂、参数分散、故障时要逐台排查。
二、一体屏把这些整合到一台

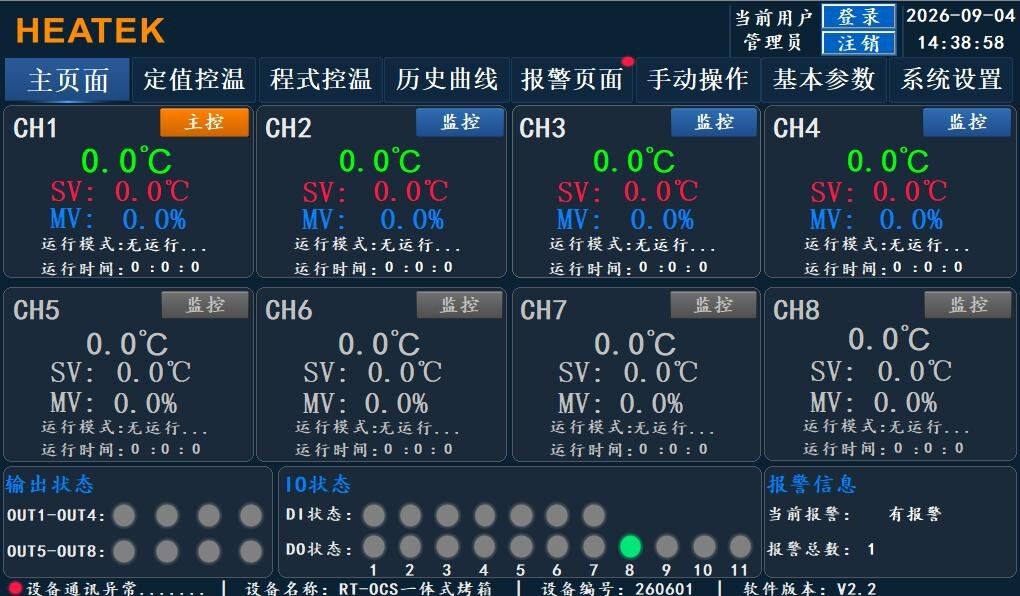

▲ 一体屏主页面：8 路通道卡片、输出状态、IO 状态与报警信息一屏总览
2.1 一屏总览的关键信息
| 区域 | 显示内容 |
|---|---|
| 温控状态区 | CH1~CH8 八个通道卡片，各显示 PV（当前温度）、SV（设定）、MV（输出%）、运行模式与运行时间 |
| 输出状态区 | OUT1~OUT8 加热输出通断指示 |
| IO 状态区 | DI1 |
| 报警信息区 | 当前是否有报警、未消除报警条数 |
| 底部状态栏 | 通讯状态、设备名称、设备编号、软件版本 |
操作员只要看这一屏，就知道设备在做什么、温度到了多少、有没有报警。
2.2 7 个功能页面
触摸屏顶部是固定主菜单，共 7 个页面：
| 页面 | 用途 |
|---|---|
| 主页面 | 总览 |
| 定值控温 | 单一目标温度的恒温烘烤 |
| 程式控温 | 多段升温/保温曲线 |
| 历史曲线 | 查看趋势与历史数据、导出 |
| 报警页面 | 查询报警记录、复位报警 |
| 手动操作 | DI 查看与手动强制输出（调试） |
| 基本参数 | 通道配置、PID、输出、报警阈值、DI/DO 定义、配方（共 4 页） |
| 系统设置 | 上电模式、预约、通讯、以太网、用户管理、时间、日志 |
三、8 通道：主控与监控可自由分配
每一路通道都可以独立设为三种角色之一：
| 角色 | 作用 |
|---|---|
| 主控 | 参与 PID 运算，控制加热输出 |
| 监控 | 只显示与记录温度，不控制输出 |
| 停用 | 不测量、不控制，数值显示为灰色或保持 0 |
这个设计很实用：
- 多温区设备：把需要独立控温的温区设为主控
- 需要监测但不需要控制的部位（如腔体某点、排气口）：设为监控
- 暂不使用的通道：停用，避免误报警与界面干扰
提示：只有被配置为主控且已启用的通道才能实际控制加热。 点击启动无反应时，先检查这一项。
四、两种运行模式
| 模式 | 适用工艺 | 设置方式 |
|---|---|---|
| 定值控温 | 一个目标温度 + 一个保温时间：烘烤、老化、干燥 | 设温度、设时间、可选设升温斜率 |
| 程式控温 | 多段升温—保温组合、需要梯度升温或阶段保温 | 在配方里编排多段，运行时调用 |
选择建议：
工艺只有“升到某个温度烘一段时间” → 定值控温
工艺需要“分几段升温、每段保温、可能还要循环” → 程式控温
一体屏的价值在于两种模式并存，同一台设备既能跑简单工艺，也能跑复杂曲线。
五、通讯与集成
| 接口 | 说明 |
|---|---|
| 串口 | 设备地址、波特率、数据位、停止位、校验位可设 |
| 以太网 | IP、端口（默认 502，Modbus TCP）、子网掩码 |
这意味着：
- 可作为下位机接入上位机 / PLC / SCADA
- 支持多台设备组网（同一总线设备地址不得重复）
- 网络参数修改后通常需重启触摸屏生效
六、安装与接线

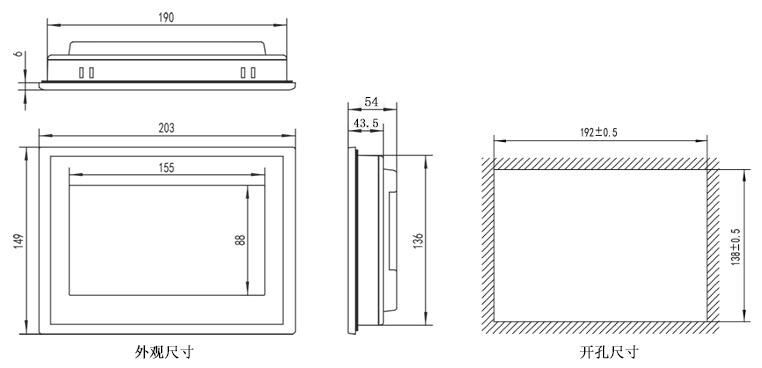

▲ 7 寸机型安装尺寸（外观尺寸与开孔尺寸）

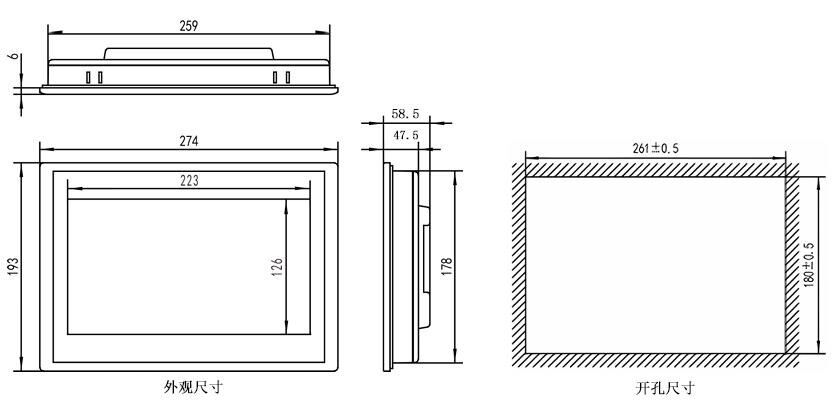

▲ 10 寸机型安装尺寸

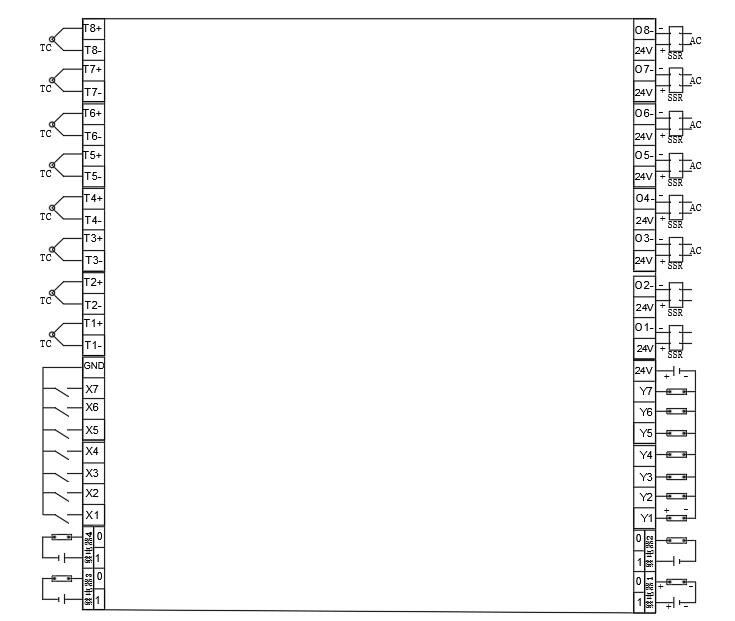

▲ 接线示意：温度输入 8 路、SSR 控制 8 路、开关量输入 7 路、开关量输出 7 路、继电器 4 路
接口配置：
| 接口组 | 端子标识 | 数量 | 用途 |
|---|---|---|---|
| 温度输入 | T1+/T1− ～ T8+/T8− | 8 路 | 通道 1~8 热电偶输入 |
| SSR 控制 | O1−～O8−，配 24V 端子 | 8 路 | 通道 1~8 温控输出 |
| 开关量输入 | X1～X7、GND | 7 路 | DI1~DI7 |
| 开关量输出 | Y1～Y7，配 24V 端子 | 7 路 | DO1~DO7（晶体管输出） |
| 继电器接口 | 继电器 1~4 | 4 路 | 对应 DO8~DO11 |
七、一体屏带来的实际改善
| 维度 | 改善 |
|---|---|
| 柜内布置 | 器件减少，空间与接线量下降 |
| 参数管理 | 集中设置，不用逐台仪表跑 |
| 数据完整性 | 控温与记录同源，时间戳一致 |
| 报警可读性 | 不再是“某个灯亮了”，而是明确的中文报警描述 |
| 联锁灵活性 | DI/DO 功能可在界面定义，改逻辑不必改线 |
| 责任追溯 | 三级权限 + 操作日志，谁改过参数可查 |
| 故障定位 | 通讯状态、IO 状态集中显示，缩小排查范围 |
常见问题（FAQ）
Q1：一体屏和传统的「温控器 + 记录仪 + 报警器」方案有什么区别？ 传统方案是每台仪表负责一件事：温控器管控温、记录仪管记录、报警器管报警，各自独立。一体屏把这些功能整合到一台触摸屏里，共用人机界面与数据库，参数集中设置、数据集中查看、报警集中管理。省的不只是柜内空间，还有器件之间的接线与联调工作量。
Q2：一体屏能替代上位机吗？ 取决于规模。单台设备的现场操作、记录与报警，一体屏完全可以承担；但如果需要多台设备集中监控、跨区域查看或与 MES/SCADA 对接，仍然需要上位机。一体屏提供串口 Modbus 与以太网接口，正是为了能作为下位机接入上位系统。
Q3：8 路通道是不是意味着能控 8 个温区？ 可以这么用，但要注意通道有主控与监控两种角色。主控通道参与 PID 运算并控制加热输出，监控通道只测量与记录、不控制输出。所以 8 路通道可以配置成多个温区主控，也可以留一部分做温度监控点，按设备实际需要分配。
Q4：三级权限在实际生产里有什么用？ 主要作用是防止参数被误改。操作员只做日常运行操作（选配方、设定温度、启动停止），工程师才能改工艺参数与配方，管理员负责系统设置与用户管理。配合操作日志，任何一次参数修改都能追溯到人与时间。
关键要点
- 一体屏把控温、记录、报警、联锁、操作整合到一台触摸屏
- 典型配置 8 路通道，每路可独立设为主控 / 监控 / 停用
- 两种运行模式：定值控温与程式控温
- 三级权限 + 操作日志，参数修改可追溯到人
- 通讯支持串口 Modbus 与以太网（默认 502），可接入上位系统
- 接线规范：温度输入 8 路、SSR 控制 8 路、DI 7 路、DO 7 路 + 继电器 4 路
- 整合后的收益：器件与接线减少、参数集中、数据同源、报警可读、联锁可配
东莞市热铁智能设备有限公司（HEATEK）专注温度测控一体化解决方案，自研 PID 算法，温度采集周期最快 10ms。RT-OCS 一体式烤箱提供 8 通道一体化温控，另有 OCS 温控系统、多通道温度控制模块 H8、温度采集模块 C4、NTC 温控盒 N9。技术咨询：13580838524。
