饲料制粒调质温度监控：一个真实项目的方案拆解

调质是饲料制粒前用蒸汽处理粉料的关键工序。调质温度直接影响淀粉糊化程度，进而决定颗粒的成型率与耐水性。

本文拆解一个实际交付的调质温度远程监控柜项目，说明这类需求怎么做。

---

一、需求是什么

项目现场有两台调质器需要监控温度：

需求	说明
测点	1# 与 2# 上调质器，各自独立测温
显示	现场需要就地显示当前温度
远程	管理人员在办公室也能查看
环境	车间粉尘大、湿度高、有振动

关键判断：两台调质器是独立设备，温度必须分别采集。用一个测点代表两台是不可接受的——两台设备的蒸汽流量、原料状态、负荷都可能有差异。

---

二、方案构成

交付的是一台壁挂式温控电柜，柜面装触摸屏，顶部配 4G 天线用于远程传输。

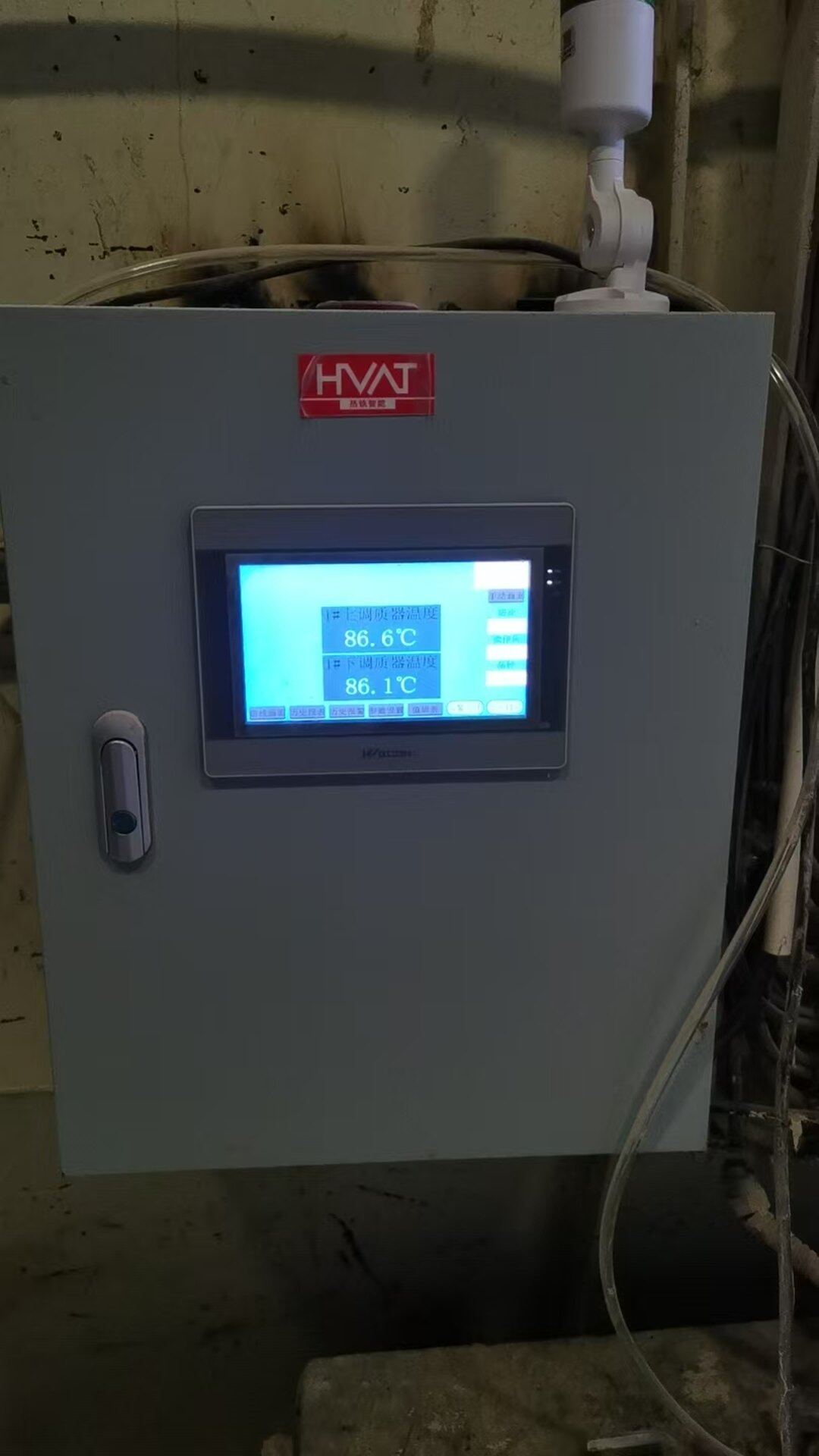

▲ 现场安装的调质温度远程监控柜。触摸屏显示 1# / 2# 上调质器温度，柜顶为 4G 天线

智能元素说明：

• 双路温度采集 —— 分别对应 1# 与 2# 调质器
• 触摸屏就地显示 —— 操作人员不用开柜就能看温度
• 4G 远程通道 —— 数据上传，供远程查看（车间内布线困难时的常见选择）
• 柜体防护 —— 适应车间的粉尘与湿度环境

从屏幕读数看，当时 1# 为 86.6℃、2# 为 86.1℃，两路相差 0.5℃，处于同一工艺区间。

---

三、几个工程要点

3.1 测点位置决定测的是什么

调质温度应该反映调质器内物料实际经历的温度，而不是蒸汽管道温度或设备外壳温度。

测点位置	测到的是什么	是否适用
调质器筒体（物料区）	物料温度 ✅	适用
蒸汽进管	蒸汽温度	不等于调质温度
设备外壳	环境+表面温度	不适用

这一点必须在方案阶段确认清楚，否则后面读到的数据没有工艺意义。

3.2 环境因素不可忽略

饲料车间的条件对设备不友好：

环境因素	应对
粉尘	柜体密封、散热设计要兼顾防尘
湿度	电气元件防潮，接线端子防腐
振动	传感器接线要防松动，必要时用铠装传感器
温度	车间温度高，柜内散热需评估

3.3 远程通道不等于控制通道

一个原则：远程只做监控与记录，不承担控制职责。

现场：传感器 → 采集 → 就地显示 + 本地记录
                     ↓
                 4G 远程通道 → 办公室/手机查看

这样设计的好处是：断网时现场照常运行，不会因为网络问题影响生产。

---

四、这类项目的通用做法

凡是多点温度 + 就地显示 + 远程查看的需求，方案骨架基本相同：

环节	选型关注点
传感器	按温度区间选型；粉尘潮湿环境注意防护与接线可靠性
采集	通道数按测点数定；多路需同步采集才能横向比较
显示	触摸屏就地显示，操作人员无需开柜
记录	本地记录 + 远程上传，双份更稳
远程	有线（以太网）或无线（4G），按现场布线条件选
保护	传感器断线、超温应有报警

多通道采集与控温是两件事。只做监测时可选温度采集模块；若还需要控温输出，则要用多通道温度控制模块（如支持 1/2/4/6/8 通道配置的 H8 平台）。

---

五、验收时该确认什么

项目	确认内容
测点对应关系	屏幕上 1# / 2# 是否与实际设备一一对应
读数一致性	用独立测温仪比对，确认偏差在可接受范围
远程可达性	办公室端能否稳定查看，延迟是否可接受
断网行为	拔掉远程通道，现场是否照常运行、数据是否补传
报警功能	超温、断线是否报警并留记录
环境适应性	运行一段时间后检查柜内温度与端子状态

---

常见问题（FAQ）

Q1：饲料制粒为什么一定要控制调质温度？ 调质是向粉料中通入蒸汽、使其受热并吸收水分的工艺过程。温度直接影响淀粉的糊化程度和蛋白质的变性程度，进而影响颗粒的成型率、耐水性和外观。温度不足则糊化不充分、颗粒易碎；温度过高则可能造成营养损失。

Q2：调质温度一般控制在多少？ 常见区间约 80~90℃，具体取决于配方、原料与工艺要求。不同产品（如水产料、畜禽料）的要求不同，应以各厂工艺部门的规程为准。本文讨论的是测温与监控层面的工程要点。

Q3：为什么要在电柜上做远程监控？ 饲料厂车间粉尘大、噪声高、环境温度高，管理人员不适合频繁进出车间查看。远程监控可以让温度数据汇总到办公室或手机端，既方便日常巡查，也便于异常时快速响应。

Q4：远程断网了设备会停吗？ 不应停机。合理的架构是现场控制回路独立运行，远程通道只负责监控与记录。断网期间数据缓存在本地，恢复后补传即可。

---

关键要点

• 调质温度直接影响饲料颗粒的成型率与耐水性，是制粒工序的关键参数
• 多台调质器必须分别测温，不能用单点代表全部
• 测点位置决定测的是什么：要测物料温度，不是蒸汽温度或外壳温度
• 车间粉尘、湿度、振动三项环境因素要在选型与安装时考虑
• 远程只做监控，现场控制回路必须能独立运行
• 数据建议本地 + 远程双存，断网也不丢
• 验收要核对测点对应关系、读数一致性、断网行为、报警功能

---
