一体屏的 PID 与输出参数怎么设：控制周期、输出上下限与软启动

一体屏的工艺参数集中在「基本参数」页（共 4 页）。 第一页管通道与 PID，第二页管输出与报警。这里逐项说明怎么设。

---

一、通道配置（第一页左半）

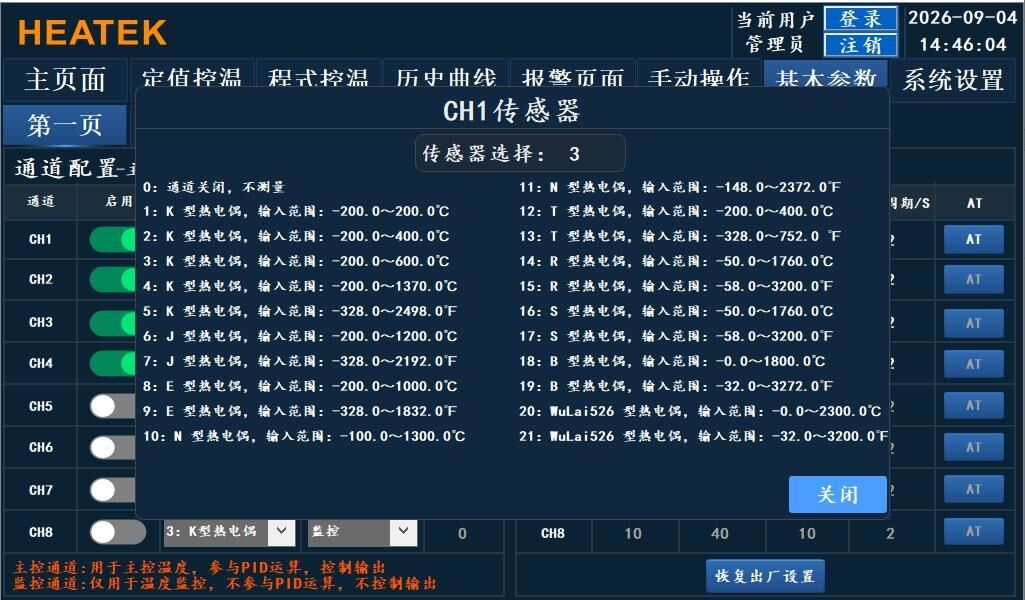

▲ 基本参数-第一页：左侧为通道配置（主控/监控自由分配），右侧为 PID 参数

参数	说明
启用	通道启用/停用开关。绿色为启用，灰色为停用（停用后不测量、不控制）
传感器	该通道所接传感器（探头）的类型与量程
通道分配	设为「主控」或「监控」
补偿℃	温度补偿值，测量值将叠加该补偿量

1.1 通道角色的差别

角色	作用
主控通道	用于主控温度，参与 PID 运算，控制输出
监控通道	仅用于温度监控，不参与 PID 运算，不控制输出

提示：只有主控且已启用的通道才能实际控制加热。 「点击启动无反应」时先查这一项。

1.2 传感器类型必须与实际一致

一体屏提供 21 种传感器类型（含 ℃/℉ 量程组合），覆盖 K、J、E、N、T、R、S、B 及 WuLai526 等热电偶。

同一型号（如 K 型）有多个量程可选，应选择覆盖工艺温度且尽可能贴合的量程。

原则	说明
类型一致	与实际安装的热电偶一致，否则显示严重失真
单位一致	注意区分 ℃ 与 ℉ 的量程组合
量程贴合	例如常规 600℃ 以内的烤箱可选 K 型 -200~600℃ 那一档

⚠️ 传感器类型选错的后果很严重： 温度显示会严重失真，可能导致超温而不报警，造成工件报废甚至火灾。

1.3 温度补偿怎么用

用途：当标准温度计（或校准仪）示值与屏幕显示存在稳定偏差时，用补偿值修正。

实际 200℃、显示 198℃  →  补偿设为 +2

使用边界：

情形	处理
小幅、稳定的系统偏差	✅ 用补偿修正
偏差很大	❌ 先查热电偶型号、断线、极性
偏差不稳定（跳动）	❌ 先查接线、干扰、接触

补偿只用于修正小幅系统误差，不能用来掩盖故障。

---

二、PID 参数（第一页右半）

参数	说明
P	比例参数。P 越大比例作用越弱（响应越平缓）、越小响应越强但易振荡
I	积分参数。用于消除稳态偏差。过小易引起过冲与振荡，过大则消差缓慢
D	微分参数。用于抑制温度变化过快、改善过冲。过大易受干扰影响
控制周期/S	输出控制周期（秒）
AT	自整定按钮，点击后自动施加激励并计算合适的 PID 参数

2.1 控制周期怎么选（关键）

执行机构	建议	原因
固态继电器（SSR）	取较小值	响应快、无机械磨损，周期短则控制更平滑
接触器	取较大值	有机械触点，频繁动作显著缩短寿命

这是一个典型的权衡：周期越短控制越细，但对接触器越不利。

2.2 AT 自整定的使用要点

要点	说明
工况要接近实际	装载相近的工件量、门正常关闭、风机正常运行，所得参数才具代表性
整定中会振荡	温度会出现明显的振荡与过冲，属正常现象；请勿在整定期间放置贵重工件
整定后记录	参数自动写入，建议记录数值备份
效果不佳可微调	整定结果不理想时可手动微调
各通道分别整定	每路特性不同
工况大变要重整	工艺或装载量发生较大变化时建议重新整定

---

三、输出配置（第二页左半）

▲ 基本参数-第二页：左侧输出配置（加热/冷却、上下限、软启），右侧报警设定参数

参数	说明
加热/冷却	该路输出的作用方向，可在加热与冷却之间切换
上限%	限制该路最大输出功率百分比
下限%	限制该路最小输出功率百分比
软启 S	软启动时间（秒），设为 0 表示不启用

3.1 输出上下限的用途

参数	用途
上限%	保护加热元件（避免长期满功率）、抑制升温过快、限制最大加热能力
下限%	避免输出过小导致加热元件处于低效状态

3.2 软启动的原理与算式

作用：使输出功率根据软启时间，每秒缓慢提升输出上限。

每秒的输出最大值 = 输出上限 ÷ 软启时间
（直至达到上限设定值）

举例：输出上限 100%、软启时间 10 秒

第 1 秒：上限 10%
第 2 秒：上限 20%
...
第 10 秒：上限 100%（此后允许满输出）

收益：

收益	说明
减小电流冲击	避免开机瞬间全功率投入
减小热冲击	升温起点平缓，减少工件热应力
保护供电系统	多路同时启动时尤其明显

---

四、参数设置的通用纪律

纪律	原因
改前记录原值	便于必要时恢复
只由工程师/管理员改	基本参数直接决定控温行为与安全保护
一次只改一项	便于判断哪项改动产生了效果
改后观察曲线	用实际趋势验证，而不是看数值
定期备份参数	含通道配置、PID、输出、报警、DI/DO 定义、配方

⚠️ 「恢复出厂设置」会清除现有通道配置与 PID 参数， 可能需要重新完成全部调试。该按钮需长按 3 秒以上方可执行（防误触），执行前务必记录当前所有参数。

---

常见问题（FAQ）

Q1：控制周期应该设多少？ 取决于执行机构。固态继电器（SSR）响应快、无机械磨损，控制周期可取较小值，输出更平滑；接触器有机械触点，频繁动作会显著缩短寿命，控制周期应取较大值。设置时要在这两者之间权衡：周期越短控制越细，但对接触器越不利。

Q2：输出上限有什么实际用途？ 主要有三个用途：一是保护加热元件，避免长期满功率导致表面负荷过高、寿命下降；二是抑制升温过快，防止大功率设备升温过猛造成超调；三是配合工艺要求限制最大加热能力。输出下限则常用于避免输出过小导致加热元件处于低效状态。

Q3：软启动是怎么起作用的？ 软启动使输出功率按软启时间每秒缓慢提升输出上限。计算方式是：每秒的输出最大值 = 输出上限 ÷ 软启时间，直到达到上限设定值。例如输出上限 100%、软启时间 10 秒，则上限按每秒 10% 递增，10 秒后才允许满输出。它能有效减小开机瞬间的电流冲击与热冲击。

Q4：温度显示有偏差，用补偿值修正对吗？ 小幅、稳定的系统偏差可以用补偿值修正（例如实际 200℃、显示 198℃，可设补偿 +2）。但如果偏差很大或不稳定，说明根因不在系统误差，应检查热电偶型号是否匹配、是否断线、接线极性是否正确、安装位置是否合理。用补偿去掩盖大偏差会掩盖真实故障。

---

关键要点

• 只有主控且已启用的通道才能实际控制加热
• 传感器类型必须与实际热电偶一致，选错会「超温而不报警」
• P 越大比例作用越弱；I 过小易振荡、过大消差慢；D 过大怕干扰
• 控制周期按执行机构选：SSR 取小、接触器取大
• 输出上限保护加热元件、抑制升温过快
• 软启动：每秒上限 = 输出上限 ÷ 软启时间
• 温度补偿只修正小幅稳定偏差，大偏差或不稳定要先查传感器
• AT 自整定要在接近实际工况下做，各通道分别整定
• 改参数前记录原值，改后用曲线验证

---
