一体屏的 DI/DO 定义与外部联锁怎么配

一体屏的一大优势是：联锁逻辑可以通过界面配置，而不是靠改线。 但灵活也意味着更容易配错。

---

一、DI/DO 是什么

	全称	方向	例子
DI	数字量输入	外部 → 设备	启动按钮、风机故障触点、外部超温保护器动作触点
DO	数字量输出	设备 → 外部	驱动风机、加热回路、报警器、三色灯

DI 是“听”，DO 是“说”。

---

二、硬件配置

接口组	端子标识	数量	用途
开关量输入	X1 ～ X7，GND	7 路	DI1~DI7
开关量输出	Y1 ～ Y7，配 24V 端子	7 路	DO1~DO7（晶体管输出）
继电器接口	继电器 1～4	4 路	继电器 14 对应 **DO8DO11**

所以 DO 一共 11 点：DO1DO7 晶体管 + DO8DO11 继电器。

---

三、DI1~DI7 可选功能

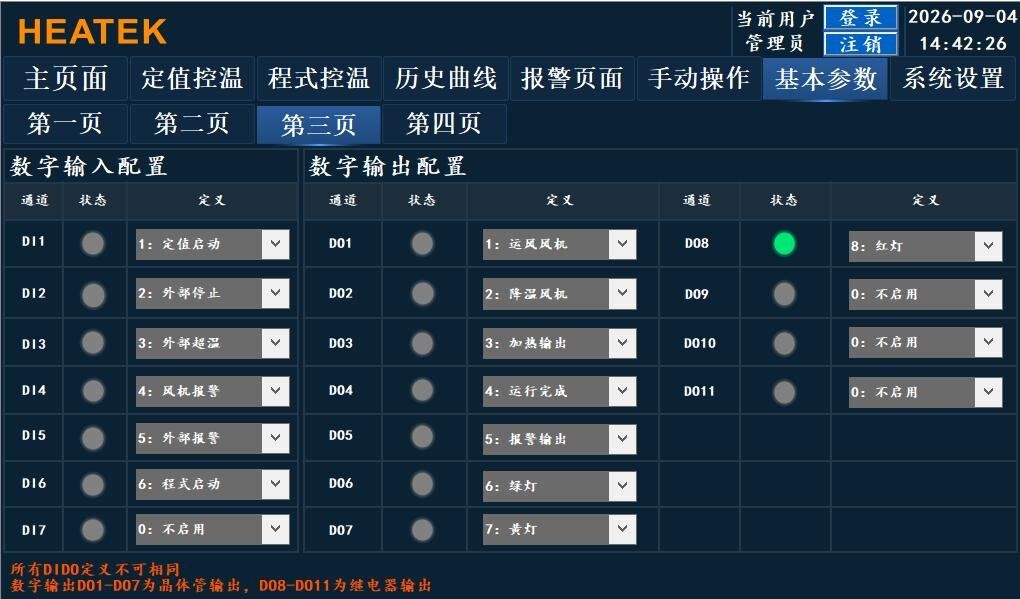

▲ 基本参数-第三页：数字输入与数字输出配置，每行显示通道号、状态灯与定义下拉框

编号	定义	功能说明
0	不启用	该输入点不使用
1	定值启动	外部信号触发定值控温启动
2	外部停止	外部信号触发停止运行
3	外部超温	接入外部独立超温保护器的信号，触发超温报警与联锁
4	风机报警	接入风机故障/断相等信号，触发风机报警
5	外部报警	接入其他外部报警信号
6	程式启动	外部信号触发程式控温启动

3.1 外部超温为什么重要

它与本机超温报警是冗余关系。

	判断依据
本机超温报警	一体屏自己读取传感器判断
外部超温	外部独立超温保护器的信号

关键差别：外部保护器不依赖一体屏的传感器与控制器。因此当一体屏自身失效（传感器故障、控制器异常）时，外部保护仍能起作用。

这是安全设计的重要一环，不建议省略。 接入后由 DI 定义为「外部超温」，触发超温报警与联锁。

3.2 外部启动与外部停止

定义	用途
定值启动	外部的按钮或 PLC 信号触发定值控温启动
程式启动	外部信号触发程式控温启动
外部停止	外部信号触发停止运行（如急停回路、安全门信号）

价值：把启动/停止按钮放到操作面板或接入产线联锁，不必在触摸屏上点。

---

四、DO1~DO11 可选功能

编号	定义	功能说明
0	不启用	该输出点不使用
1	运风风机	驱动腔体内热风循环风机
2	降温风机	驱动降温/排风风机
3	加热输出	驱动加热回路
4	运行完成	本次运行结束时输出信号
5	报警输出	发生报警时输出信号，报警器
6	绿灯	三色灯绿色—运行中指示
7	黄灯	三色灯黄色—停止中指示
8	红灯	三色灯红色—存在报警指示

4.1 三个值得注意的功能

功能	价值
运风风机	热风循环是温度均匀性的基础，必须能被系统统一控制
运行完成	可送到产线做节拍控制，或驱动信号灯提示操作员取件
三色灯	远距离就能看出设备状态（运行中 / 停止 / 报警），车间里非常实用

4.2 晶体管 vs 继电器：必须按负载选点

输出点	类型	适合驱动
DO1~DO7	晶体管	小功率直流负载、固态继电器（SSR）
DO8~DO11	继电器	接触器线圈、较大电流的负载、交直流通用

⚠️ 超能力使用会损坏输出模块。 按负载类型与容量正确选点接线。

典型症状：DO 输出动作但执行机构不动 → 首先怀疑选点与负载类型不匹配（如用晶体管点去驱动接触器线圈），或外部接线/中间继电器故障。

---

五、配置的三条硬性纪律

5.1 同一功能不可重复分配

⚠️ 所有 DI/DO 定义不可相同，即同一功能不能重复分配给多个点， 否则逻辑冲突可能导致误动作。

原因：两个点都被定义为「加热输出」时，系统在需要加热时可能只驱动其中一个，实际行为不可预期。

5.2 必须与实际接线一致

⚠️ 修改 DI/DO 定义等同于改变设备的电气逻辑，必须与实际接线保持一致。

这意味着：改定义前要确认外部接的到底是什么，改完后要实际验证。

5.3 改完必须逐点验证

用「手动操作」页面逐点验证：

① 进入手动操作页面
② 查看 DI 定义 / DO 定义，确认与设计一致
③ 逐个点击 DO 输出开关，观察对应执行机构是否动作
④ 逐个触发 DI 输入（按按钮/模拟触点），观察指示灯是否点亮
⑤ 验证完成后点击「全部 DO OFF」恢复安全状态

---

六、DI 状态的诊断价值

手动操作页面能看到 DI 的实时输入状态，这在排查外部故障时非常有用：

场景	诊断方法
外部启动信号无效	在此确认对应 DI 是否真正被触发，判断问题在外部线路还是内部逻辑
出现「外部报警」「风机报警」	在此确认是哪一路 DI 动作
怀疑 DI 定义与接线不一致	用「DI 定义查看」核对定义，再对照实际接线

这是“把问题定位到柜内还是柜外”的关键一步。

---

常见问题（FAQ）

Q1：DI 和 DO 分别是什么？ DI（数字量输入）是设备从外部接收的开关信号，例如外部的启动按钮、风机故障触点、外部超温保护器的动作触点。DO（数字量输出）是设备向外发出的开关信号，例如驱动风机、加热回路、报警器、三色灯。DI 是听，DO 是说。

Q2：晶体管输出和继电器输出有什么区别？ 晶体管输出（DO1DO7）是无触点的电子开关，动作快、寿命长，适合驱动小功率直流负载与固态继电器。继电器输出（DO8DO11）是机械触点，可以通断较大电流、交直流通用，适合驱动接触器线圈等。选点必须匹配负载类型与容量，否则可能损坏输出模块。

Q3：为什么同一功能不能定义到两个 DO 点？ 因为会造成逻辑冲突与误动作。例如两个点都被定义为加热输出，系统在需要加热时可能只驱动其中一个（或两个都驱动），实际行为取决于程序实现，不可预期。配置时必须保证每个功能只分配给一个点。

Q4：外部超温和本机超温报警有什么区别？ 本机超温报警由一体屏自己根据温度判断；外部超温是接入外部独立超温保护器的信号。两者是冗余关系：外部保护器不依赖一体屏的传感器与控制器，因此在一体屏自身失效时仍能起作用。这是安全设计的重要一环，不建议省略。

---

关键要点

• DI/DO 功能可在界面定义，改逻辑不必改线
• DI1~DI7：定值启动、外部停止、外部超温、风机报警、外部报警、程式启动
• DO1~DO11：运风风机、降温风机、加热输出、运行完成、报警、三色灯
• DO1DO7 晶体管 / DO8DO11 继电器，必须按负载类型与容量选点
• 外部超温是独立冗余保护，不依赖一体屏自身，不建议省略
• 同一功能不可重复分配，否则逻辑冲突导致误动作
• 改定义必须与实际接线一致，并在手动操作页逐点验证
• DI 状态可用于判断问题在柜外还是柜内

---
