一体屏的历史曲线与数据导出：采集速率怎么选

历史曲线能不能用，一半取决于采集速率设得对不对。 设得太密存不久，设得太疏抓不到波动。

---

一、历史曲线页面构成

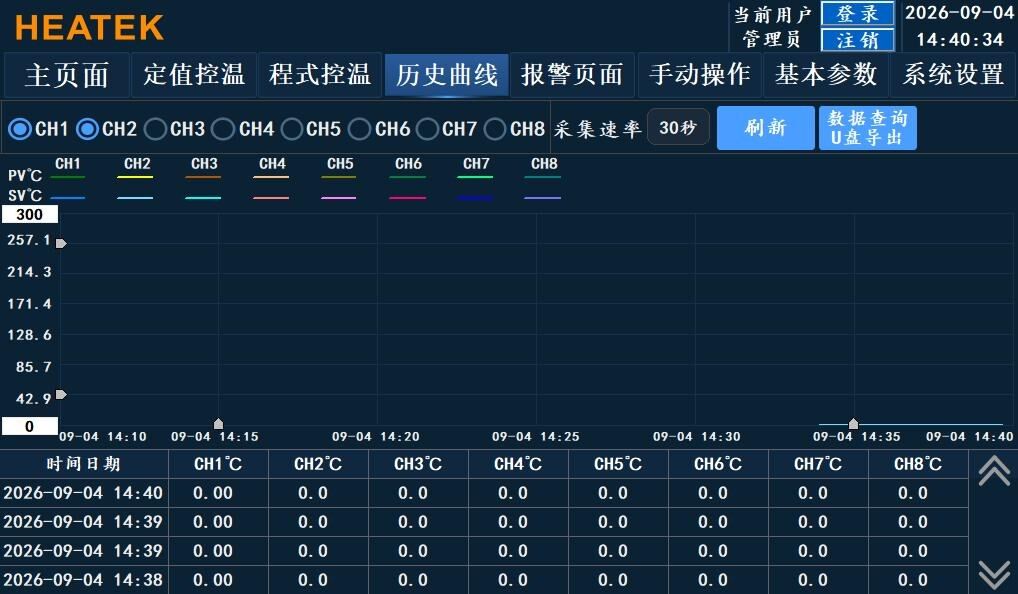

▲ 历史曲线页面：上方通道勾选框与工具按钮，中部曲线图区，下部历史数据表

区域	内容
上方	CH1~CH8 勾选框 + 各通道曲线颜色图例（PV 与 SV 两条）
中部	曲线图区，横轴为日期时间，纵轴为温度刻度（可调显示范围）
下部	历史数据表，按时间倒序列出各时刻 CH1~CH8 的温度值

多通道数据里，勾选框能让你聚焦观察某几路 —— 8 条曲线同时显示反而看不清。

---

二、采集速率：核心权衡

2.1 工具按钮

按钮	功能
采集速率	设置数据记录的时间间隔（默认 30 秒）
刷新	立即刷新曲线与数据表，加载最新记录
数据查询 / U盘导出	打开数据查询对话框，按时间段查询或导出

2.2 间隔大小的影响

采集间隔	数据密度	占用空间	可回溯时间
小（如 1~10 秒）	精细	大	短
大（如 30~60 秒）	稀疏	小	长

这是一个直接的权衡：

间隔越小 → 数据越精细 → 但存储空间耗得快 → 能回溯的历史越短

2.3 选择建议

工艺特点	建议间隔	理由
短周期工艺（几分钟到几十分钟）	1~10 秒	需要捕捉升温初期与快速变化
需要捕捉快速波动	1~10 秒	稀疏采样会漏掉短时异常
长时间烘烤 / 老化（数小时以上）	30~60 秒或更长	温度变化慢，重点是能存久

重要：修改采集速率通常只影响之后新记录的数据， 已记录的数据仍按原间隔保存。所以调整间隔不会让历史数据“变细”。

---

三、数据查询与导出

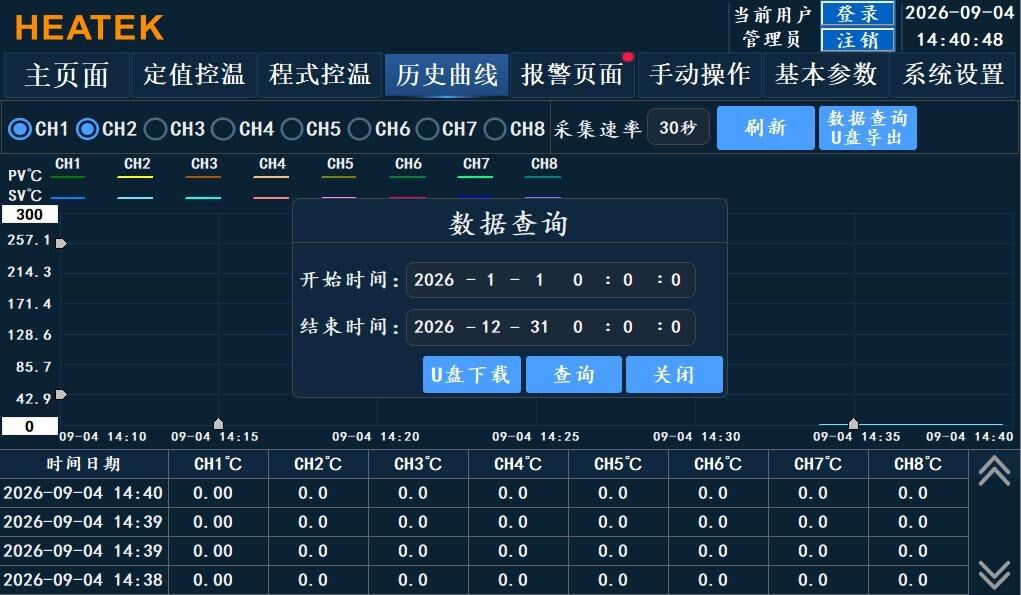

▲ 数据查询对话框：设置开始与结束时间，执行查询或 U 盘下载

3.1 对话框项目

项目	说明
开始时间	查询区间的起始时刻（年-月-日 时:分:秒）
结束时间	查询区间的结束时刻
U盘下载	将所选时间段的数据导出到已插入的 U 盘
查询	按所设时间段在页面上显示对应的曲线与数据
关闭	关闭对话框，返回历史曲线页面

3.2 U 盘导出操作步骤

① 将 U 盘插入触摸屏的 USB 接口，等待设备识别
② 点击「数据查询 U盘导出」，打开对话框
③ 设置开始时间与结束时间
④ 点击「U盘下载」，等待导出完成提示
⑤ 确认导出结束后再拔出 U 盘

3.3 三个注意事项

注意	说明
U 盘格式	建议使用 FAT32 格式、容量适中的常规 U 盘；部分大容量或加密 U 盘可能无法识别
导出过程中	请勿拔出 U 盘或断电，否则可能导致文件损坏
时间跨度	跨度过大时导出与显示需要较长时间，建议按批次分段导出

---

四、存储空间与数据保全

历史数据存储空间有限，达到上限后通常会覆盖最早的数据。

这意味着一件事：如果不导出，“最早的数据”会无声无息地消失。

4.1 建议的备份习惯

频次	动作
每批次结束后	重要批次立即导出
每月	导出并归档历史数据与操作日志
参数变更后	记录/导出参数备份
长期停用前	完成数据导出与归档

4.2 数据的三重价值

用途	说明
质量追溯	出现质量问题时回看当时的温度曲线与工艺执行情况
工艺优化	对比不同批次的曲线，找出更优的工艺参数
设备诊断	某些参数的趋势变化能提前反映设备劣化

没有导出备份，这三件事都做不了。

---

五、历史曲线断档的原因

现象	可能原因	处理
曲线无数据或断档	设备曾断电；采集速率被修改；存储空间已满被覆盖	核对系统时间与运行记录；建立定期导出习惯
记录时间戳不正确	系统时间未校准，或断电后失准	在系统设置的「日期时间」中重新设置
U 盘无法导出	格式/容量不支持、写保护、已满、未插紧	换 FAT32 常规 U 盘；确认剩余空间；重新插拔

系统时间会影响历史曲线、历史数据、报警记录与操作日志的时间戳。 请保持时间准确，并在更换电池或长期断电后核对。

---

六、从曲线能看出什么

历史曲线不只是“留档”，它本身就是诊断工具。

观察	可能说明
PV 曲线长时间追不上 SV	加热能力不足、保温差或装载过重
保温段 PV 波动变大	控制参数变化、环境温度波动或执行机构异常
PV 曲线出现台阶	某路加热失效或用电器投入/退出
同一批次不同通道差异大	温度均匀性问题或某通道传感器异常
多批次曲线重合度下降	设备状态在变化，建议做维护检查

---

常见问题（FAQ）

Q1：采集速率设多少合适？ 取决于工艺时长与关注点。短周期工艺或需要捕捉快速变化（如升温初期、快速波动）时，可设较小间隔（110 秒）；长时间烘烤或老化工艺建议设较大间隔（3060 秒或更长），以延长可回溯的历史时间。核心权衡是数据精度与能存多久。

Q2：改了采集速率，之前的数据会变吗？ 通常不会。修改采集速率只影响之后新记录的数据，已记录的数据仍按原间隔保存。所以如果为了观察细节把间隔调小，历史数据里旧的段落仍然比较稀疏，不会自动变细。

Q3：为什么历史曲线会断档？ 常见原因有三个：设备曾经断电；采集速率被修改；存储空间已满导致早期数据被覆盖。前两个可以通过核对系统时间与运行记录判断，第三个则说明需要建立定期导出备份的习惯。

Q4：U 盘导不出数据怎么办？ 先检查 U 盘是否被识别：格式或容量不支持、写保护或已满、未插紧都会导致失败。建议改用 FAT32 格式、容量适中的常规 U 盘。另外导出过程中不要拔出 U 盘或断电，否则可能导致文件损坏。查询时间跨度过大时导出会很慢，建议按批次分段导出。

---

关键要点

• 采集速率是核心权衡：间隔小 → 精细但存不久；间隔大 → 存得久但抓不到波动
• 默认 30 秒；短周期设 1~10 秒，长时间烘烤设 30~60 秒以上
• 改速率只影响之后的新记录，旧数据不会变细
• 勾选通道可在多路数据中聚焦观察
• 支持按时间段查询与导出 U 盘，这是质量追溯的主要手段
• 存储空间有限会覆盖最早数据，重要记录必须及时导出
• 系统时间影响所有记录的时间戳，需保持准确
• 历史曲线本身就是诊断工具（追不上 SV、波动变大、台阶、批次差异）

---
