一体屏的报警体系：11 类报警的设置口径与处理流程

「报警」在一体屏里不是一件事，而是一整套体系。 理解分类，才能把阈值设对。

---

一、报警页面看什么

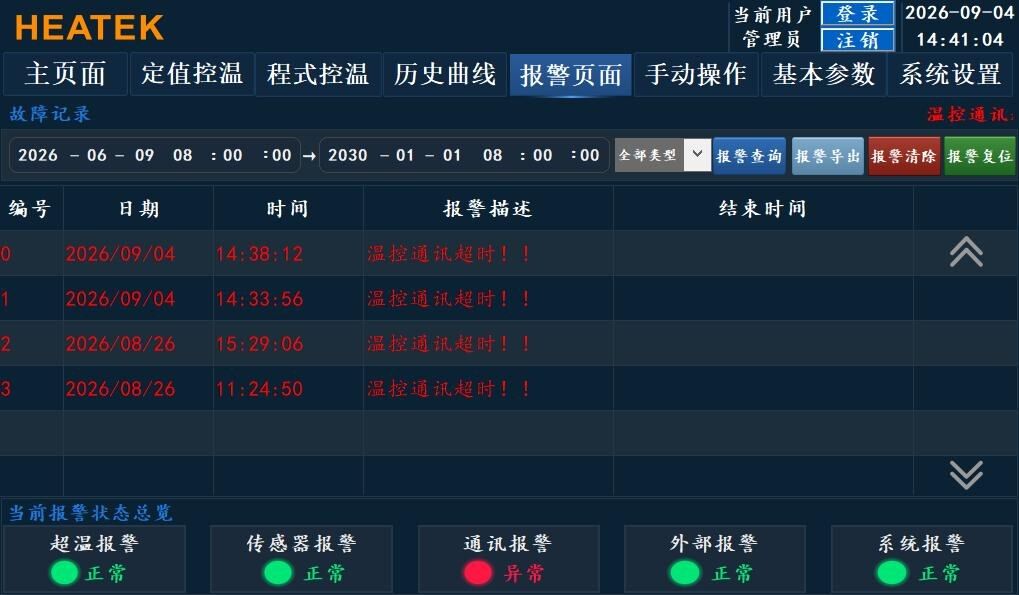

▲ 报警页面：上方为查询与操作按钮，中部分为故障记录列表，底部为五类报警状态灯

1.1 五个状态灯（底部）

页面底部以五个状态灯汇总当前各类报警是否正常（绿色「正常」/ 红色「异常」）：

状态项	含义	常见原因
超温报警	温度超出允许范围	超温偏差、超温上限、低温偏差、低温下限等触发
传感器报警	传感器信号异常	热电偶断线、接线松动或极性反接、超出传感器上下限
通讯报警	内部通讯异常	触摸屏与温控模块通讯中断
外部报警	外部输入报警	由 DI 定义的「外部超温」「风机报警」「外部报警」等信号触发
系统报警	系统级异常	设备内部自检异常等

一屏看五类状态，比逐个查故障记录快得多。

1.2 故障记录列表

列表按时间倒序显示历史报警，字段包括：

字段	说明
编号	记录序号
日期 / 时间	报警发生的日期与时刻
报警描述	报警内容说明（如「温控通讯超时！！」）
结束时间	报警解除的时刻；为空表示该报警仍在持续或未被复位

「结束时间为空」是判断报警是否仍在持续的关键。

---

二、11 类报警与触发条件

报警名称	触发条件	相关参数
超温偏差报警	PV > (SV + 超温偏差报警值)	超温偏差报警值、报警回差
低温偏差报警	运行中温度到达设定值后，PV < (SV − 低温偏差报警值)	低温偏差报警值、报警回差
超温上限报警	运行中 PV 大于超温上限报警值	超温上限报警值
低温下限报警	运行中 PV 低于低温下限报警值	低温下限报警值
升温超时报警	运行中超过设定时间仍未到达设定值	升温超时报警值
传感器上限报警	PV 大于传感器上限设定值	传感器上限
传感器下限报警	PV 小于传感器下限设定值	传感器下限
通讯报警	触摸屏与温控模块通讯中断	通讯参数
外部超温	由 DI 定义为「外部超温」的输入信号触发	DI 定义
风机报警	由 DI 定义为「风机报警」的输入信号触发	DI 定义
外部报警	由 DI 定义为「外部报警」的输入信号触发	DI 定义

2.1 四类报警的作用差异

类型	代表	与什么比较	作用
偏差型	超温/低温偏差	设定值 SV	发现“相对异常”
绝对型	超温上限/低温下限	固定值	守住“绝对底线”
范围型	传感器上下限	传感器量程	判断信号本身是否可信
超时/外部型	升温超时、通讯、外部	时间或外部信号	发现能力不足与外部故障

偏差型与绝对型互补： 偏差型跟着设定值走，设定值改了报警点也变； 绝对型守住一个固定底线，与设定值无关。

---

三、阈值怎么设

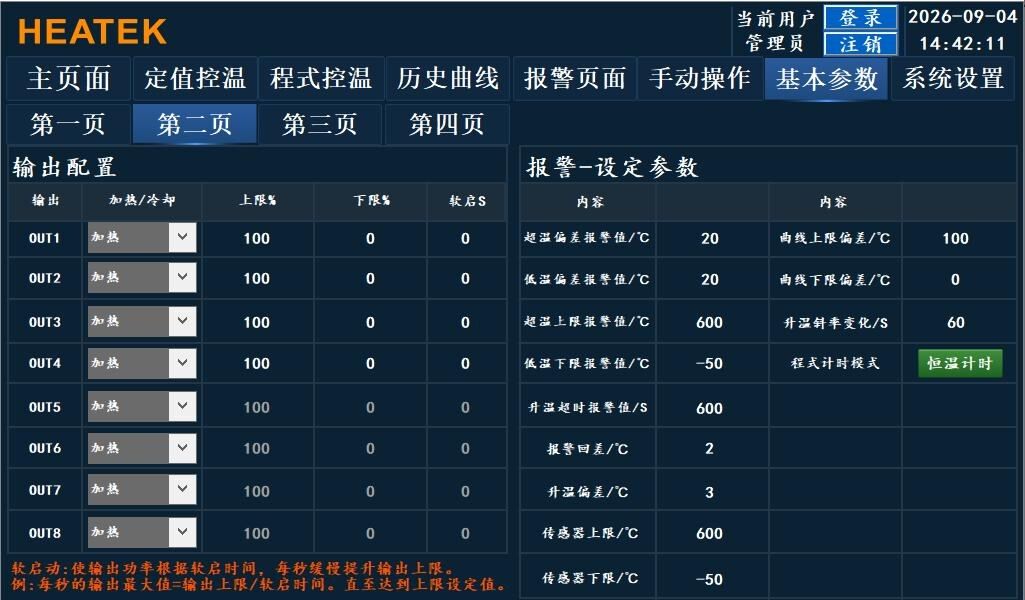

▲ 报警设定参数集中在基本参数-第二页右侧

3.1 设定口径

参数	设置口径
超温上限	应设为略高于最高工艺温度，但低于设备与工件的耐受极限，作为绝对保护
超温/低温偏差	用于发现控温异常。设置过小易频繁误报，过大则失去预警意义
升温超时	结合设备实际满载升温能力设置。过短会在正常升温阶段误报
报警回差	决定报警自动解除所需的回落量
升温偏差	影响保温时间的起算点：设为 0 要求严格到温才计时

3.2 报警回差的作用

例：超温值为 110℃、回差设为 2℃

温度升至 110℃ 以上  →  触发报警
温度降至 108℃ 以下  →  报警自动解除

为什么需要回差：避免温度在报警点附近来回穿越，导致报警频繁通断。

回差设置	效果
过小	报警容易“粘住”，解除慢
过大	解除快，但可能过早解除、失去预警

3.3 升温偏差与计时模式

参数	影响
升温偏差	进入恒温计时的允许偏差。设 0 要求 PV≥SV 才计时；设 3 则 PV≥(SV−3) 即可计时
程式计时模式	可切换恒温计时（PV 到达 SV 时开始）与升温计时（PV 未到 SV 即开始）

程式计时模式对总工时影响明显：

• 恒温计时保证实际保温时长
• 升温计时则把升温时间也计入

---

四、标准处理流程

① 观察报警页面的报警描述与状态总览，确定报警类别
② 如为超温类报警，先确认工件与设备安全，必要时立即停止运行并断电
③ 按故障诊断章节对应条目排查并排除原因
④ 原因排除后点击「报警复位」，确认状态灯恢复绿色「正常」
⑤ 如需保留证据，先执行「报警导出」，再按需执行「报警清除」
⑥ 重新启动运行，并在初期加强观察

⚠️ 报警清除仅清除记录，不代表故障已排除。 请先确认故障原因已消除，再执行清除或复位。 报警记录是质量追溯与故障分析的重要依据，清除前建议先导出备份。

---

五、典型报警与排查方向

报警	常见原因	处理方向
超温偏差 / 超温上限	固态继电器或接触器击穿导致持续加热；PID 参数不当造成大幅过冲；热电偶位置不当或响应迟滞；阈值过窄	执行 AT 自整定或优化 PID；确认热电偶安装位置；复核阈值
低温偏差 / 低温下限	加热管断路、缺相；继电器未动作；门未关严；输出上限过低；负载过重	检查加热回路与各相电流；检查门封；核对输出上限；评估装载量
升温超时	加热能力不足（部分加热管失效、缺相）；装载量过大；斜率设置过慢而超时时间过短	检查加热回路与装载量；核对斜率与超时值是否匹配
传感器上下限	热电偶断线、脱落、极性反接；类型选择错误；热电偶劣化	检查接线牢固与极性；核对传感器类型；必要时更换
通讯超时	通讯线松动、断线或接触不良；通讯参数被改；模块未上电	检查通讯线与端子；核对通讯参数；屏蔽层单端接地
风机报警	风机热保护动作、缺相或电机故障；接线松动；DI 定义与接线不一致	检查电机与热保护；在手动操作页确认 DI 状态；核对 DI 定义
外部超温	外部独立超温保护器动作；外部联锁信号断开	查明外部保护动作原因，复位外部保护器后再复位本机报警

「超温偏差 / 超温上限」中最危险的一条是继电器击穿导致的持续加热 —— 此时加热不受控，必须立即断电检查。

---

六、报警设计的三条原则

#	原则	说明
1	偏差型 + 绝对型都要设	一个发现相对异常，一个守住绝对底线
2	阈值要能“报得准”	过小频繁误报会让人麻木，过大则失去预警意义
3	报警必须留记录并定期导出	记录是追溯依据，存储空间有限会被覆盖

---

常见问题（FAQ）

Q1：偏差型报警和绝对型报警有什么区别？ 偏差型报警与设定值联动：例如超温偏差设为 10℃ 时，只有 PV > (SV+10℃) 才报警，设定值改了报警点也跟着变。绝对型报警与固定值比较：例如超温上限设为 600℃，只要温度超过 600℃ 就报警，与设定值无关。两者互补：偏差型发现相对异常，绝对型守住绝对底线。

Q2：报警回差是做什么的？ 它决定报警自动解除所需的回落量。例如超温值为 110℃、回差设为 2℃，当温度降至 108℃ 以下时报警自动解除。回差的存在避免了温度在报警点附近来回穿越导致报警频繁通断。回差设得越小，报警越容易粘住；设得越大，解除越快但可能过早解除。

Q3：为什么会出现「点击启动无反应」？ 常见原因之一是存在未复位的报警联锁。系统在有报警未复位时会禁止启动，这是安全设计。处理方式是到报警页面确认报警描述、排除原因后执行报警复位。其他原因还包括通道未启用或被设为监控、未登录或权限不足、通讯异常。

Q4：报警清除和报警复位有什么不同？ 报警清除只是清除报警记录列表，不代表故障已排除；报警复位是对已排除原因的报警执行复位，解除报警状态与联锁。正确顺序是先确认故障原因已消除，再复位；如需保留证据，先导出记录再清除。

---

关键要点

• 报警分偏差型、绝对型、范围型、超时与外部型
• 页面底部五个状态灯汇总超温/传感器/通讯/外部/系统五类
• 「结束时间为空」表示报警仍在持续或未复位
• 报警回差决定自动解除的回落量（如 110℃ 报警、回差 2℃ → 108℃ 解除）
• 超温上限应高于最高工艺温度、低于耐受极限
• 升温超时要结合满载升温能力设，过短会误报
• 报警清除 ≠ 故障排除，清除前先导出备份
• 最危险的是继电器击穿导致的持续加热，必须立即断电

---
